lng橇装加油站特点及功能

该信息来自:http://www.szautoware.com 作者:杏盛注册 发表时间:2020-10-28 14:52:31 浏览量:346

[导读]:本文是由杏盛注册小编于2020-10-28 14:52:31发布的关于lng橇装加油站的资讯,其主要内容为:本系统集成了LNG橇装加气装置电控系统PLC控制柜上所需外接设备的全部信号,包括储罐液位、泵池液位、储罐压力、泵池温度、泵前压力、泵后压力、可燃气体浓度报警器的模拟量数据发生;变频器频率控制的模拟数据检测;开关量信号(阀门、按键等)的输入、输出检测。

  (1)采用LNG储罐液、气相及罐内液相不同温层间快速自动传温平衡技术,可在瞬间内自动完成储罐内高温气相快速传递到低温液相、液相温度在不同液面间快速传递达到平衡。经试验证明,在同等使用条件下,与目前国内、外使用的LNG储罐相比,可减少50%以上的罐内BOG的产生,提高整个系统的无损储存时间,同时减少BOG排放,保护人类来赖以生存的大气环境。

  (2)橇装LNG加注装置外部采用集装箱式框架结构,上部安装百叶窗及防爆轴流风机,当有气体泄漏时刻及时将可燃气体排出,提高储罐的安全性。集装箱内,储罐底部设置不锈钢集液池,集液池的有效容积≥储罐的总容积。集装箱侧板为可拆卸结构,方便进入箱体内部进行维护、维修。

  (3)采用四重安全保护措施,即程序控制储罐实现自动降压/调压、双安全阀超压起跳、压力报警手动放空和气/液温差均衡控制。不仅保障LNG储罐的压力在安全范围内,而且从本质上减少BOG的产生,大大提高了LNG橇装加气装置的安全系数。

  (4)我公司可提供真正一橇式LNG加注装置,即将储罐、潜液泵和泵池、加气机、管道系统和汽化器、安全设施系统、箱体、电气仪表系统以及配电柜、控制柜(包括不间断电源)、仪表风系统等集成安装在一个橇体上,能够实现对LNG汽车加注LNG,并且具有加注计量、自动控制、安全监控和自动报警功能的装置。电控系统不需要再单独配备操作站房,将仪表柜、PLC控制柜与动力柜集成在一个柜体上,整体集成在设备橇体上,并达到相应的防爆要求,既减少现场安装与二次移址安装的时间,又减少占地面积。

  (5)LNG站控装置检测仿真系统

  LNG站控装置检测仿真系统主要用于对LNG橇装加气装置仪电控制系统生产过程中、出厂前的检测以及现场维修过程中对应仪表的数据模拟测试。

  本系统集成了LNG橇装加气装置电控系统PLC控制柜上所需外接设备的全部信号,包括储罐液位、泵池液位、储罐压力、泵池温度、泵前压力、泵后压力、可燃气体浓度报警器的模拟量数据发生;变频器频率控制的模拟数据检测;开关量信号(阀门、按键等)的输入、输出检测。


  本系统在PLC控制柜生产过程中、出厂前的检测可以模拟橇体上的全部信号对PLC控制柜进行检测。在现场维修过程中,可以模拟橇体上的传感器信号、也可以模拟PLC端的信号,通过双向模拟可以迅速判断现场设备的问题,得以快速解决。其主要功能如下:

  1、远程监测指导维修

  系统可以通过网络将设备相关数据传输到远端数据中心。当现场设备工作异常或设备报警时将数据传输到数据中心,便于远程了解设备各个传感器及阀门的状态,迅速对设备所发生的问题作出判断,可以远程指导现场维修。

  2、LNG加气站维护管理、远程诊断和技术服务

  装置配有无线平板电脑,技术培训、远程诊断和售后服务24小时不间断。建立日常维护、引导式维修和远程技术支持三级保障体制,实施第一时间三级联合快速抢修。对于现场无法维修的故障,同一时间实现远程与厂家技术人员语音、视频沟通,确定现场故障和零备件清单,以尽快恢复设备正常运行。

  lng橇装加油站特色

  1、高度集成集装设计,方便运输和移动

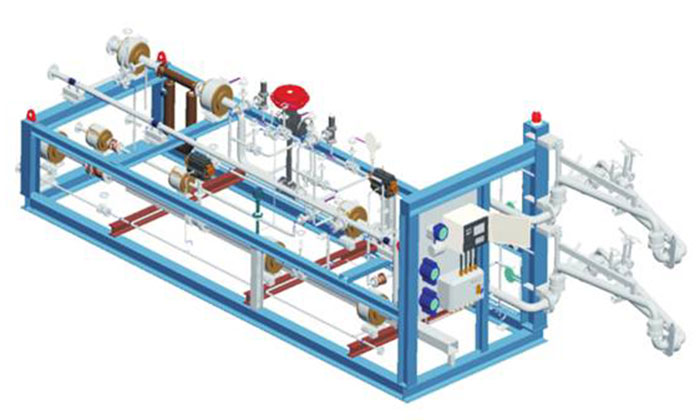

  集成式LNG橇装加气装置的设计理念是高度集成,储存、接卸、输转、加注工艺设备,低压配电、电机调频、PLC自控系统应全部集装于一个或多个橇体上。便于整个装置的转移吊装运输,现场安装简单方便。

  2、三方位加液卸车

  为满足客户安装地点的空间限制,本装置泵池设计了三个方位卸车结构,在生产时可根据现场地形及客户需求灵活设计卸车、加液方位,实现三方位卸车、加液。

  3、控制面板设计独特,控制柜电子指针仪表数据显示准确

  系统操控界面简单、新颖,人机界面友好。控制柜上二次显示仪表采用1:1模拟指针、数字表,外观与传统仪表相同,解决了低温液、气管路远传机械表显示数据不准的难题。"传统"、"典雅""现代"三种风格仪表面板可随意切换,符合操作人员传统观察模式和人机工程设计要求。

  4、系统具有远传监测控制功能,可实现全天候电子安全值班

  系统可实现装置整体运行工况和非运行期间主要设备的全方位安全监测和控制,自动检测、记录设备运行情况和历史报警参数等重要数据。在设备超出正常允许工况时,自动声、光报警和语音提示。在危及设备正常运行并将发生设备损坏前,可联锁完成自动停机(泵)、关阀(储罐进、出液阀)、开阀(储罐超压泄放阀)等动作,将系统终止在安全状态。系统带有远传控制终端;具备储罐压力、可燃气体浓度报警等安全监控电子值班系统,便于晚上值班人员实施远程监测、监控。

  5、产品配备Ipad实现远程辅助监控

  其功能包括日常养护、引导式维修和远程维修支持。能接收现场运行状态的各项数据,随时随地掌握设备运行情况,尤其在设备出现异常报警时,可第一时间赶到现场处理紧急状况。故障发生时,可通过联网远程指导现场操作人员进行故障排除与抢修,减少因故障停机带来的经济损失。可存储并实时更新最新故障记录及常见故障排除方法,防患于未然,一旦故障发生,能立即着手抢修。

  创新技术应用

  1、产品集成式设计

  该装置根据用户需求,设计有两种形式的集成方式橇体。

  (1)常规集成式LNG橇装加气装置

  常规集成式LNG橇加气装置分为工艺设备橇和控制橇,两个橇之间应符合防爆安全距离,适用于地域较宽裕,防火安全距离足够的单位使用。

  (2)整体集成式LNG橇装加气装置

  产品实现LNG接卸、储存、输转、加注工艺设备,低压配电、PLC控制系统一体化设计,全部集装集成在一个橇体上,在选定的安装位置上现场安装,安装时不需要任何外部结构支撑。方便重新移址,运行成本低。产品带有远传控制和监控功能,可实现24小时技术支持与指导。

  为解决晚上值班人员的住宿问题,该装置带有远传控制和监控功能的无线pad,简单实用,可随时随地接收现场运行的各项数据,尤其异常报警信息,加气人员值班室、休息室可与车场值班室等共用,解决了车场无加气专用值班室的难题。

  2、三重安全保护

  产品采用三重安全保护措施,即程序控制贮罐实现自动降压/调压、双安全阀超压起跳、储罐超压自动放散。不仅保障LNG贮罐的压力在安全范围内,而且从本质上减少LNG闪蒸气的产生,大大提高城市公交场站等使用地面橇装LNG加气装置的安全系数。

  3、人性化设计

  为解决目前LNG橇装设备集装箱不可拆卸,箱内安装的设备无法进行维护保养的难题,设备、部件均进行了人性化的设计,集装箱可拆卸,方便维护保养。
